GBI7A54/56：120V 4A 自锁保护 半桥驱动器
半桥驱动
半桥驱动器是一种集成了高侧和低侧驱动的驱动IC，用于驱动传统电源拓扑中级联的上下两个桥臂MOSFET（半桥）。具有更低的开关损耗，更高的可靠性等特点，适应嘈杂的环境并提高系统效率。
该器件常用于通信、储能、光伏等电源转换应用。
顾邦半导体半桥驱动器GBI7A54和GBI7A56，支持最高120V母线电压，20V VDD电压和控制电压，4A驱动电流，很好的满足以上各项应用需求。

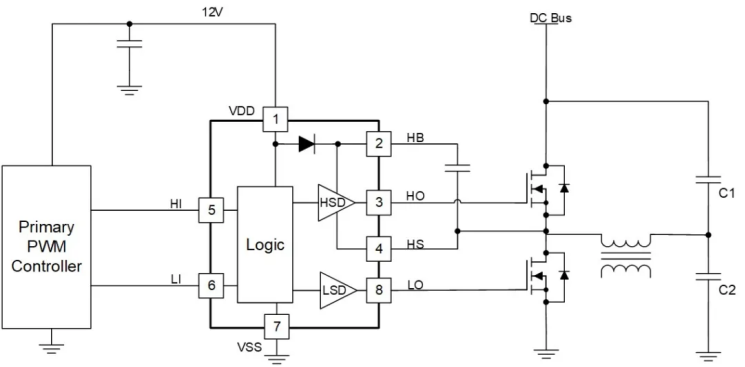

典型系统框图
产品特性
- 4A峰值源电流和4A峰值灌电流
- 集成自举功率二极管
- 8V - 20V 宽范围电源电压输入, 120V 自举电压能力
- 提供 -10V 负输入电压能力
- 提供-20V HS（pulses <100ns）抗尖峰能力
- 自锁保护：上下桥臂防共通逻辑，输出安全锁定为低 (GBI7A54)
- 快速传播延迟: 32ns（20ns 抗干扰）
- 快速上升和下降时间: 7ns 上升和5ns下降时间
- 输入悬空，输出强制为低
- 过热保护 170ºC

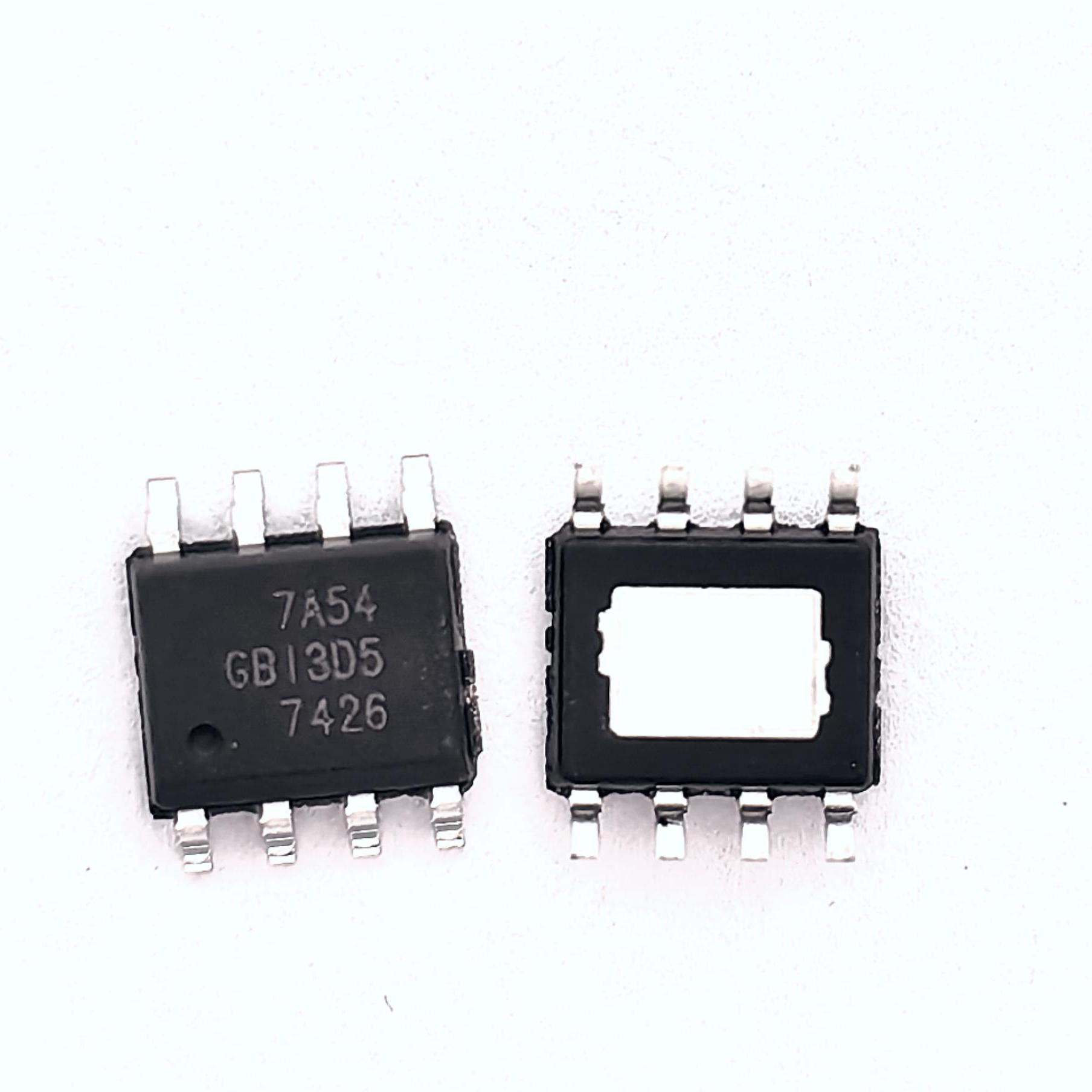

- 可提供DFN-10 (3x3), eSOP-8, DFN-8(4x4) 封装
产品优势
1. 输入互锁
GBI7A54提供输入输出自锁保护（Interlock），在输入信号同为“高”时，强制输出状态为“低”。
防止由于极端工况或EMC不友好环境下，程序跑飞导致的驱动异常，引发共通。
避免极端工况或噪声干扰严重环境中，因噪声干扰导致的驱动芯片输入端同时为高，从而引发共通。
2. HS耐-20V负压
GBI7A54 HS管脚支持超低负压，超过-20V耐压能力。针对半桥中点振荡严重，提供更高的系统可靠性。
3. 05-10V输入耐压
GBI7A54 输入管脚可以支持-10V，提供更高的输入裕度，提供各种负载工况下的可靠性。
