GBI1410高效同步降压神器：4.6V-40V输入，1A输出，轻松搞定电源管理！

 顾邦半导体 40V同步降压转换器GBI1410，支持1A持续电流输出能力，具有超低静态功耗、超高效率等产品特点，适用于12V，24V以及36V输入轨的应用场景，广泛应用于白色家电、智能仪表、工业以及汽车等市场。

产品亮点

1. 输入电压范围：

    支持 4.6V 至 40V 的宽输入电压范围

2. 集成组件：

    集成 400mΩ 上管和 200mΩ 下管 MOSFET

3. 控制模式：

    采用峰值电流控制模式，支持 1MHz 开关频率

4. 封装类型：

    使用 SOT236 封装，支持应用方案小型化并降低成本

5. 静态和关机电流：

    休眠模式下静态电流为 80uA ，关机电流为 1uA，适用于电池供电的系统

6. EN 引脚功能：

    可通过连接两个外部电阻器调整输入电压欠压锁定阈值，满足更精确的 UVLO 系统要求

7.保护功能：

    集成逐周期过流保护 ，集成热停机保护，集成输出短路和过压保护 ，集成输入电压欠压保护，进一步保障器件的可靠性

产品特性

  • 峰值电流控制模式
  • 0.81V ± 2.5% 参考电压（全温）
  • 400mΩ上管/200mΩ下管 MOSFET 导通电阻
  • 支持1A连续输出电流
  • 轻载的工作模式为跳脉冲模式
  • 1MHz开关频率
  • 精确的使能引脚电压
  • 使能引脚实现输入电压UVLO可控功能
  • 工作结温-40°C ~ 125°C
  • SOT236封装

典型系统框架图

产品性能

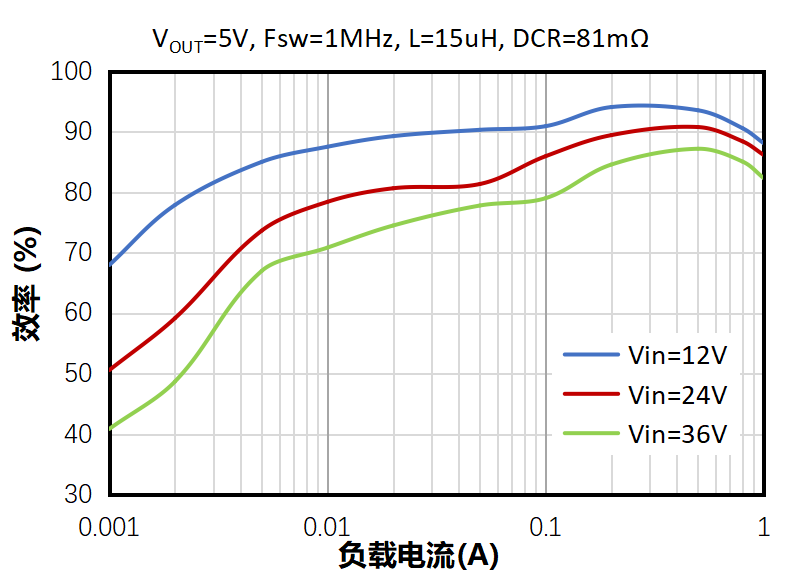

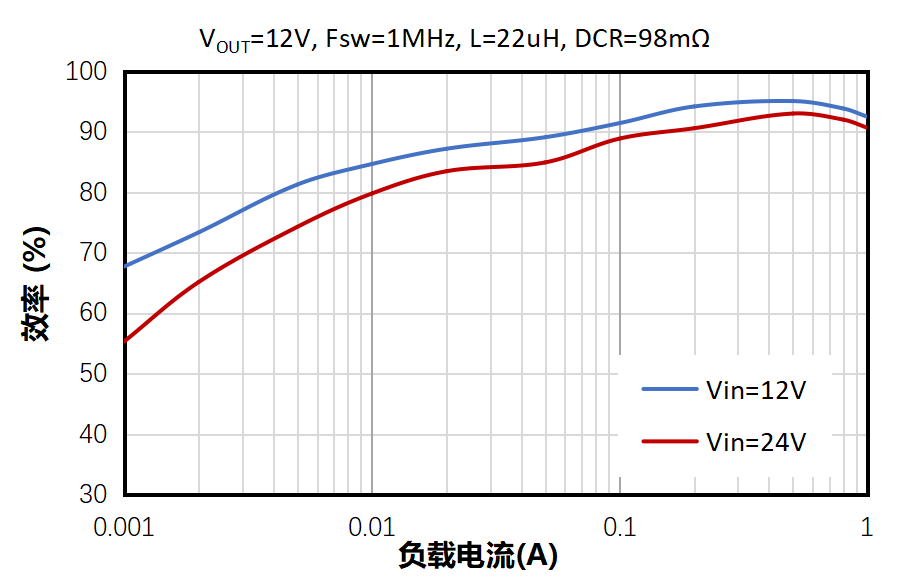

  GBI1410采用峰值电流控制模式，可实现全负载内高效率工作。轻载下跳频工作模式（PSM），大大降低了开关损耗。下图展示了GBI1410全负载范围内优异的效率特性。
