GBI7A54

 概述

GBI7A54是一款120V半桥驱动器。可提供轨-轨、4A尖峰拉/灌电流驱动能力。该器件工作电压为8-20V，输入信号可低至-10V、HS耐压低至-20V。同时兼容TTL电平，在简化了输入信号电路设计的同时，提供强大的抗干扰能力。28ns/24ns低上升/下降传输延迟，7ns上升时间、5ns下降时间，该器件同时配备了输入欠压保护、输出自锁保护（旨在防止上下桥臂共通）等，极大的保护了系统使用安全。GBI7A54支持DFN 3x3，DFN 4x4和 eSOP-8 三种封装。

 特性

• 4A峰值源电流和4A峰值灌电流
• 集成自举功率二极管
• 8V - 20V 宽范围电源电压输入
• 120V 自举电压能力
• 提供 -10V 负输入电压能力
• HS耐压低至-20V
• 快速传播延迟: 28ns 上升和24ns下降
• 快速上升和下降时间: 7ns 上升和5ns下降时间
• 上下桥臂输出延时误差 3ns
• 输入悬空，输出强制为低
• 输出自锁保护

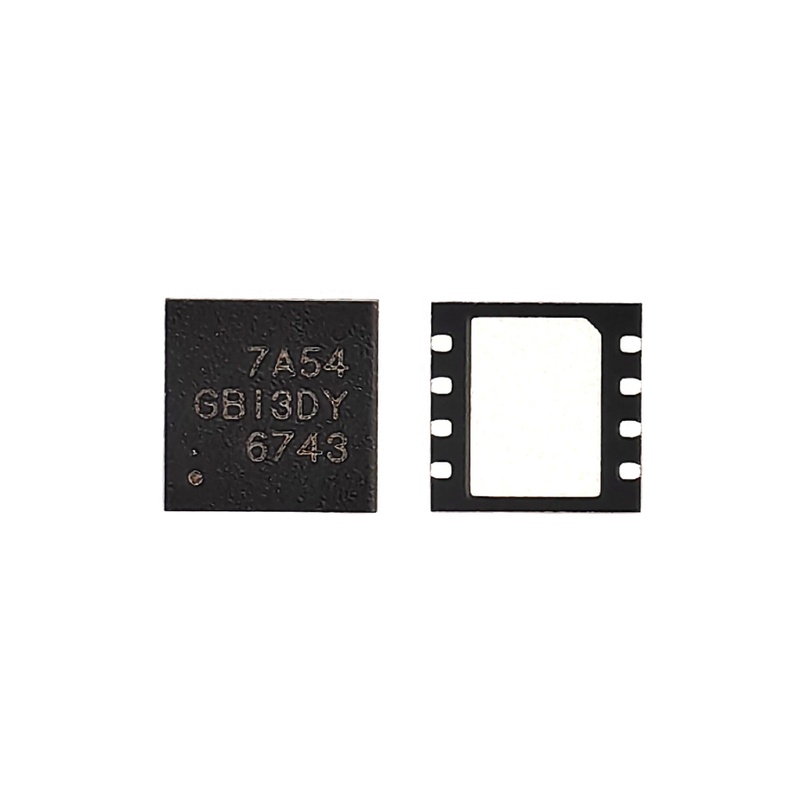

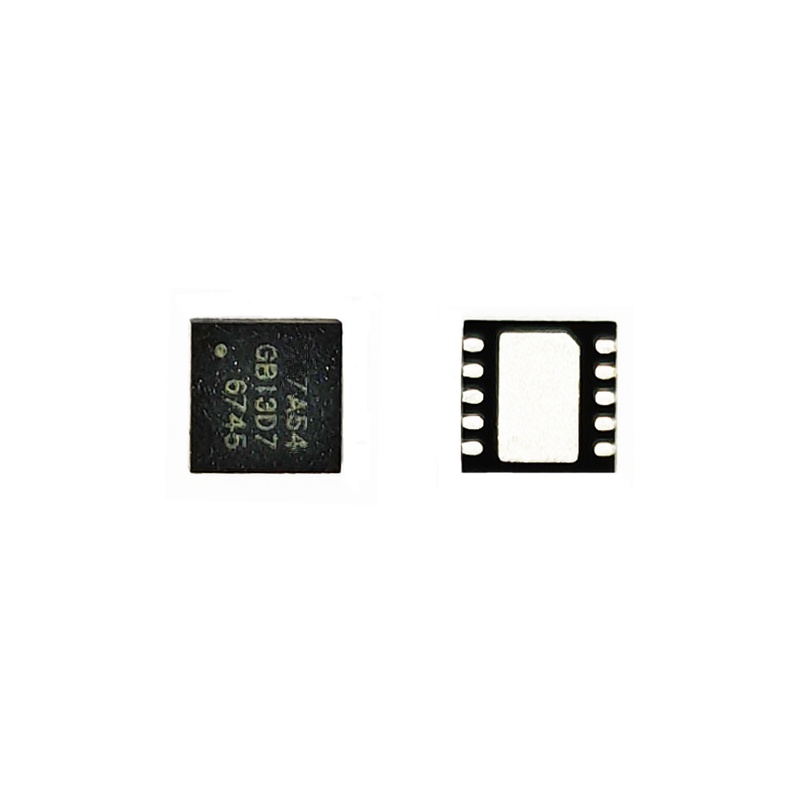

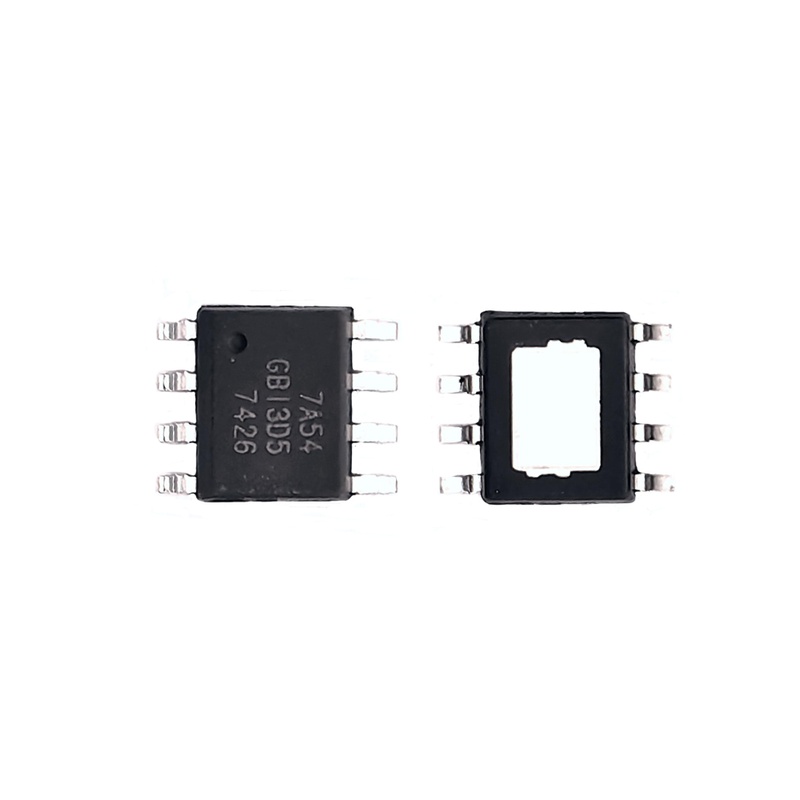

• DFN-10 3x3, eSOP-8, DFN-8 4x4 封装

 应用框架图

 应用场景

• 砖块电源
• 光伏微逆
• 矿机电源
• 电池化成分容设备
• 低压伺服
