GBI7A56

 概述

GBI7A56是一款120V半桥驱动器。可提供轨-轨、4A尖峰拉灌电流驱动能力。该器件工作电压为8-20V，输入信号可低至-10V、HS耐压低至-20V。同时兼容TTL电平，在简化了输入信号电路设计的同时，提供强大的抗干扰能力。24ns低传输延迟，7ns上升时间、5ns下降时间，该器件同时配备了多重保护，输入欠压保护、过热关断保护、Interlock输入自锁保护等，极大的保护了系统使用安全。

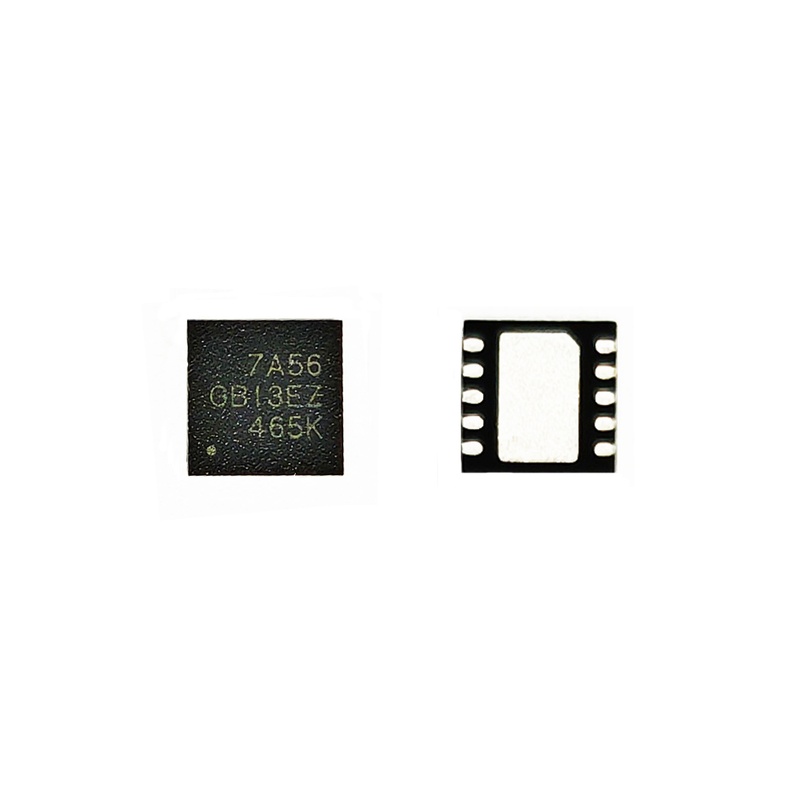

GBI7A54支持DFN 3x3，DFN 4x4和 eSOP-8 三种封装。

 特性

• 4A峰值源电流和4A峰值灌电流
• 集成自举功率二极管
• 8V - 20V 宽范围电源电压输入, 120V 自举电压能力
• 提供 -10V 负输入电压能力；HS耐压低至-20V
• 快速传播延迟: 24ns（GBI7A54）
• 快速传播延迟: 40ns（GBI7A56, 20ns 去噪声）
• 快速上升和下降时间: 7ns 上升和5ns下降时间
• 上下桥臂输出延时误差 2ns
• 输入悬空，输出强制为低
• 上下桥臂防共通逻辑，输出安全锁定为低(GBI7A54)
• 可提供DFN-10 3x3, eSOP-8, DFN-8 4x4 封装

 应用框架图

 应用场景

• 直流模块电源
• 光伏微逆
• 园林工具
• 砖模块电源
