GBI7250

概述

GBI7250是一款高性能的氮化镓（GaN）HEMT、MOSFET、IGBT等功率器件驱动器。可提供轨-轨、5A尖峰驱动能力。该器件工作电压为4.5-24V，输入信号可低至-5V、同时兼容TTL电平，在简化了输入信号电路设计的同时，提供强大的抗干扰能力。GBI7250可以通过硬件电路设置轻松的配置工作模式：反向驱动模式或者同向驱动模式。该器件同时配备了多重保护，输入欠压保护、过热关断保护等，极大的保护了系统使用安全。

特性

• 5A峰值源电流和5A峰值灌电流
• 4.5V - 24V宽范围电源电压输入
• 提供-5V负输入电压能力
• 快速传播延迟:13ns
• 快速上升和下降时间:9ns和6ns
• 兼容TTL和CMOS输入逻辑门限
• 低电压输出保护
• 低静态电流: 30uA
• 输入Floating时输出强制为低
• 工作结温-40°C ~ 150°C

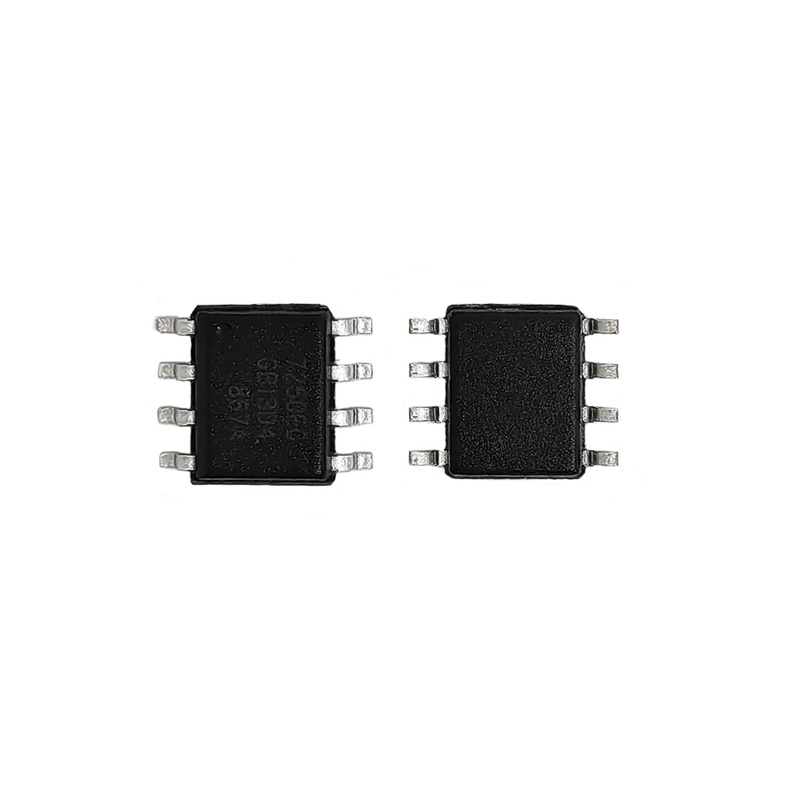

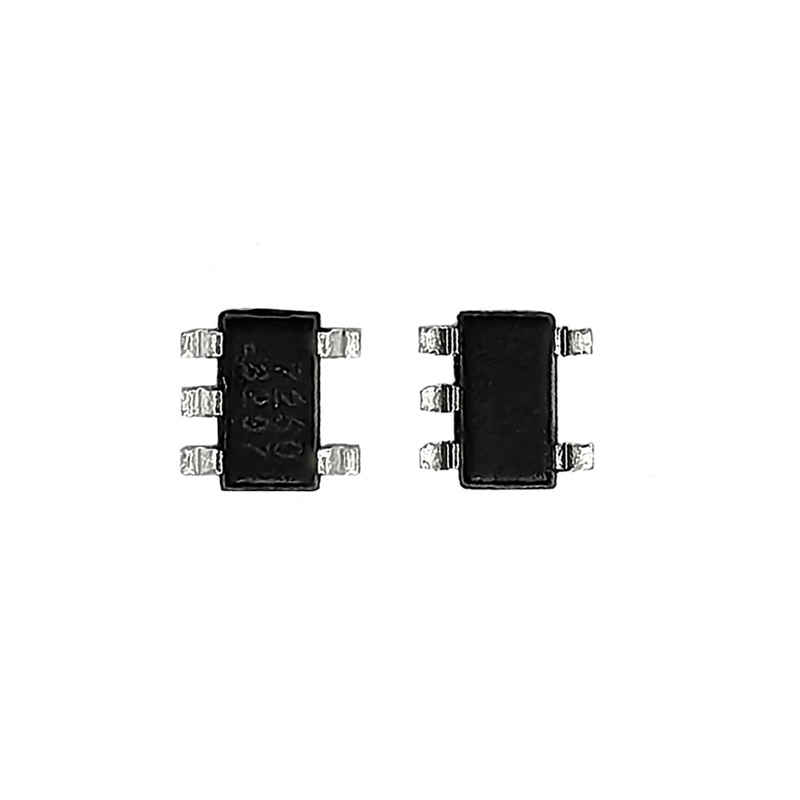

• 可提供TSOT23-5, SOP-8封装

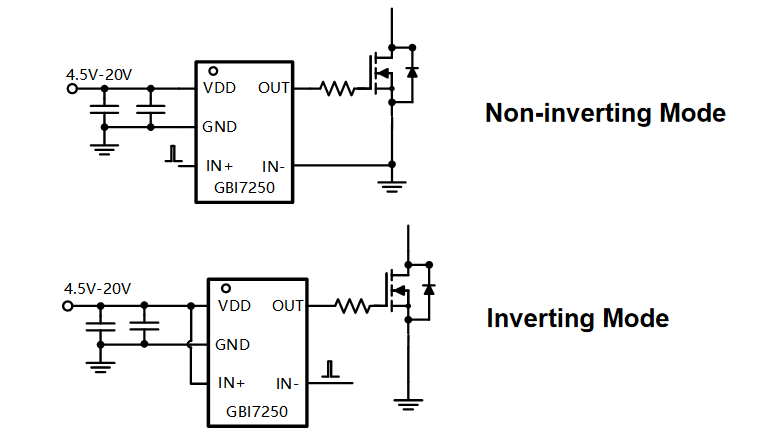

框架图

应用场景

• 太阳能
• SMPS
• 电子烟
